MDC1200会在发射前和发射后(根据用户的设定)将设置好的一些数据编码随电波发射出去,比如无线对讲机的ID等。接收方会听到“呱”的一声蛙鸣音,十分的好听,让摩托罗拉无线对讲机爱好者着迷。如果抄收信号的一方的对讲机也具备MDC解码功能,则会将信令中携带的附加信息解码出来显示在对讲机屏幕上。
在实际使用中,MDC信令如果设置不当会这一功能的效果大打折扣。以下就简单分享一下本人在实际设置操作中的步骤和方法(以P6620i为例):
1、打开MOTOTRBO CPS软件,在电脑与无线对讲机间连接好写频线,点击“读”,将无线对讲机中的内容读取到软件中(见下图)。

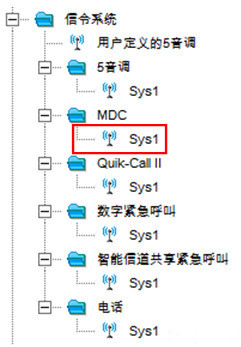

2、选取界面左侧的“信令系统”中的子项“MDC”下的“SYS1”(红色方框),进入信令设置界面。
3、进入信令设置界面后,选择按下PTT发射键时信令的操作类型,定义与通话按键(PTT)按键操作相关联的对讲机 ID(主 ID)的发送时间。 分别为:
注:此功能仅适用于模拟模式下 MOTOTRBO 的传统无线对讲机。
① 无:按下 PTT 时,不发送主 ID。
②仅之前:按下PTT时,对讲机在每次开始语音传输时发射出主ID。
③仅之后:语音传输结束后,对讲机暂时锁定信道,并发射出主ID。
④之前和之后:在语音传输开始时及语音传输结束后各发射一次主ID。
接下来开始设置:
①主ID自己编一个,类似于QQ号,最好你的所有设备都采用这个ID,这样在通联中别人容易识别,通联久了一看就知道你是谁,甚至通联对方能根据ID直接报出你呼号。注意这个ID采取的是十六进制数字,不过无所谓,你就输入一个自己能记住又符合个性的数字即可,我就是这么干的!
②PTT ID类型我设置成“预置和后置”,接收方会在你说话前听到一声蛙鸣,通话结束,松开PTT后,又听到一声蛙鸣,这根据你自己的喜好而定。只是设置了“前置”信令后,按下PTT时会有0.5-1秒左右限时(按下发射先发射信令,信令发射完成后才正式为你打开麦克风传送语音),不过习惯了就适应了。
③前导位同步默认设置为5。这个数字不要设置太大,不然抄收你信号的人会听到很长的一段蛙鸣声,通联显得不流畅和不随性,本人实测放在5恰到好处,通联方差不多都能接受。

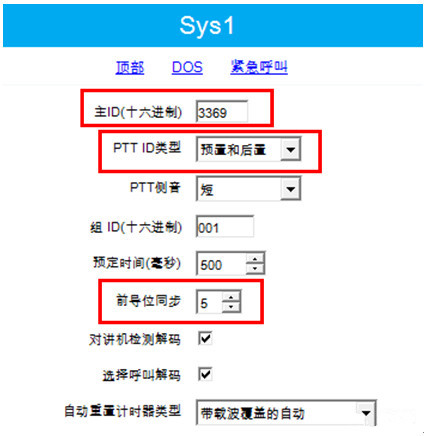

设置截图如下(调整红框中的内容)
然后做下面的设置:

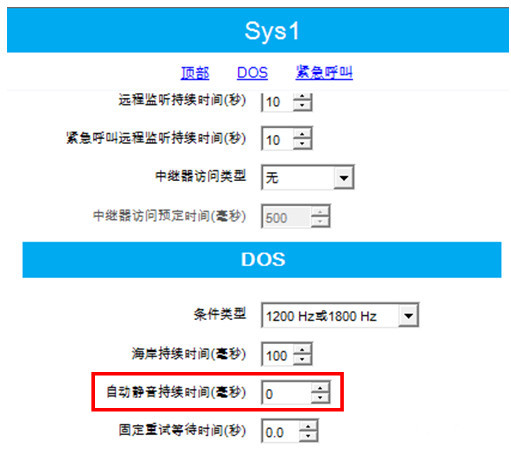

自动静音持续时间设置为0(默认为500),这一选项不设置为零的话,摩机接收DMC信令时只有ID显示,没有蛙鸣声。我就是在这一选项中没能理解,通联中MDC信令过来一直没有信令声出现,只在对讲机屏幕上显示出对方的ID。后咨询专门做摩托罗拉无线对讲机老师才搞清楚要怎么设置。
设置好上述参数后,信令设置基本完成。当然,你也可以不做任何设置,你的发射出的ID和别人发射过来的ID都不影响MDC的解码。不影响任何使用。在模拟频率上没有MDC的无线对讲机上都可以完整听到你发射出去的蛙鸣声。
设置截图如下:(红框中的内容)

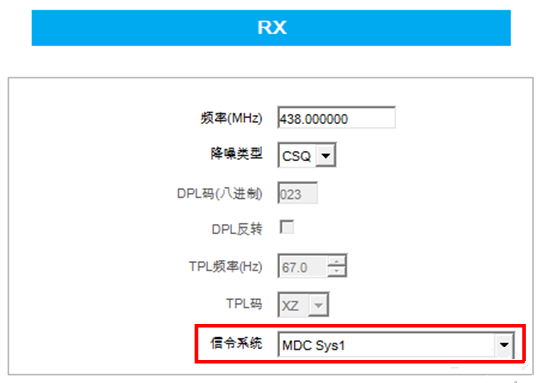

4、接下来在信道的接收频率中加入MDC信令,见下图(红色方框):
5、接下来在信道的发射频率中加入MDC信令,见下图(红色方框):
至此,设置完成。
注:上述设置方法在摩托罗拉的C2660、P6620i、P8668i上实测完成。有些老旧机型可能无法进行上述设置。
